Alta estabilidade da tensão e frequência fora da rede 120kW PCS 241kWh Bateria Gerador de bateria refrigerada a ar de alta eficiência

120kW PCS 241kWh Bateria Gerador de bateria de alta eficiência arrefecida a arEspecificações

Visão geral do produto

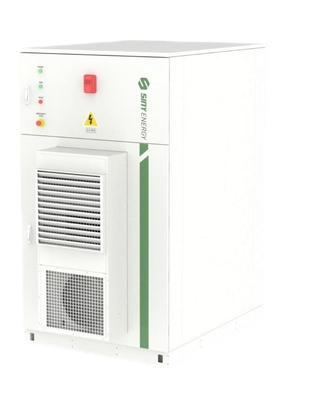

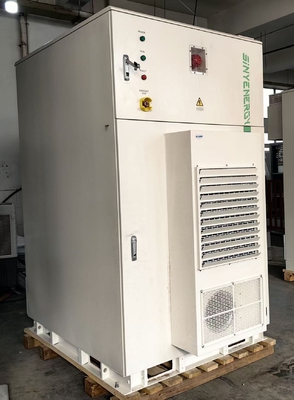

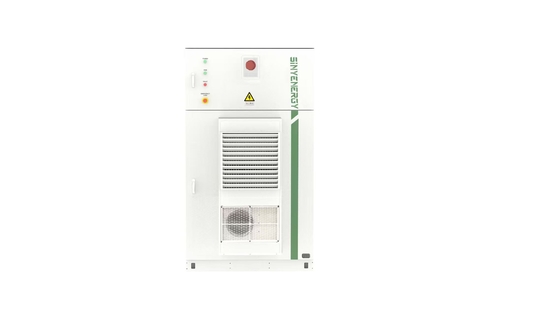

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

Sistema integrado de controlo da potência inclui:

• Sistema de conversão de potência (PCS) modular
• Sistema de comutação ligado à rede/islanding
• Um sistema de distribuição de energia C/D C
• Sistema de monitorização local
• Sistema de controlo baseado em nuvem (apenas na China)

O sistema de baterias de lítio consiste em:

• Grupo de baterias
• Sistema de gestão de baterias (BMS)
• Sistema de controlo ambiental
• Sistema de protecção contra incêndio

O PCS adota o modelo padronizado da empresa de 125 kW, que pode ser configurado de forma flexível com células de bateria de diferentes capacidades para formar produtos de diferentes especificações.Cada gabinete de baterias contém um conjunto de baterias, com cada aglomerado compreendendo uma configuração 1P 240S (240 células em série por cadeia) utilizando células de 314 Ah, fornecendo uma capacidade nominal máxima de 241 kWh.O gabinete integra um dispositivo de comutação STS (Static Transfer S witch) ligado à rede / insular, permitindo uma transição perfeita entre os modos ligados à rede e fora da rede.

• Implementação flexível
• Instalação fácil
• Manutenção simplificada
• Compatibilidade com aplicações de armazenamento de energia do lado do utilizador (atrás do contador) e do lado da geração (à frente do contador)

Características do produto

• O projeto totalmente fechado elimina a corrosão dos componentes induzida pela ventilação direta, proporcionando condições de trabalho ideais para os componentes eletrônicos.
• Regulação da temperatura em compartimentos separados para a cabine da bateria e o PCS. O PCS adota uma tecnologia de troca de calor independente, reduzindo o consumo de energia do sistema e aumentando a eficiência operacional.
• Arquitetura de protecção contra incêndio de duas camadas (nível PACK e nível de cabine) com protecção de três camadas da fonte de alimentação, garantindo a segurança e a fiabilidade do sistema.
• Utiliza módulos 1P30S de alta eficiência refrigerados a ar (30 células em série por módulo), alcançando uma densidade de integração 40% superior em comparação com os módulos convencionais do mercado.Isto minimiza os pontos de ligação do arnês PACK-to-PACK, reduzindo as perdas do sistema e os riscos operacionais.
• Integrado com a Siny Smart Cloud Platform para gerenciamento e serviços de operação do ciclo de vida completo, incluindo a funcionalidade de liquidação de energia (apenas na China).
• A coordenação de várias unidades com o EMS (Sistema de Gestão de Energia) da Siny permite soluções de armazenamento de energia comercial e industrial padronizadas.
• O STS (Switch de Transferência Estática) de 200 kW embutido permite uma transição de modo conectado à rede/islanding sem problemas com tempo de comutação < 2 ms.

Vantagens do produto

• Características do sistema de armazenamento de energiaalta estabilidade da tensão e frequência fora da rede, com flutuações de tensão de saída não superiores a 1%.
• No modo fora da rede, o sistema de armazenamento de energia de potência de saída pode seguir automaticamente o tamanho da potência de carga;
• O sistema de armazenamento de energia possui uma resistência a choques de carga de 200%, capaz de suportar até 1,5 vezes a sobrecarga durante 5 segundos consecutivos sem distorção da forma de onda da tensão,e pode funcionar continuamente durante 5 segundos sob 2 vezes a sobrecarga
• No modo off-grid, pode suportar cargas de tipo feedback energético para recarregar o sistema de armazenamento de energia;
• Design modular de armazenamento de energia, conveniente para transporte e elevação, rápida implantação e plug-and-play.
• Este gerador de baterias pode ser ligado em paralelo a até 10 armários individuais, permitindo uma atribuição e combinação flexíveis para diferentes clientes e vários cenários de carga de potência.
• Esta solução é aplicável aos clientes que utilizavam originalmente geradores a diesel como fonte de tensão e que têm necessidade de poupar custos e reduzir o ruído.É particularmente adequado para alimentação de equipamentos de tipo motor como guindastes, elevadores, guinchos e misturadores em canteiros de obras, alcançando assim a conservação de energia, a protecção do ambiente e emissões de carbono zero.Este gerador de bateria pode tirar partido da diferença entre o pico e o vale da rede de energia para reduzir os custos operacionais e melhorar os benefícios económicos (carregamento à noite e descarga durante o dia).

Especificação do produto

Classe de tipo JUP-125K-241-C Lado de corrente contínua Faixa de tensão DC696V DC864V Gerenciamento da carga Potência constante constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

Precisão de tensão 1% Precisão de frequência 0,2 Hz Intervalo de frequência Frequência nominal ± 0,2 Hz Capacidade de sobrecarga 110% Carga ≥ 10 min120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, Comunicação não condensante Interface de comunicação RS485,protocolo de comunicação LAN ModBus TCP,ModBus RTU Modo de instalação Tipo de rack Reagente de combate a incêndios Aerossóis Eficiência do sistema >86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
